白鵝潭國際金融中心是廣州市荔灣區重點打造的超高層地標性城市綜合體，規劃高度達290米。工勘集團承建了該項目的基坑支護工程，利用BIM技術分析周邊與地下環境，對項目前期場地布置和施工路線進行規劃；借助BIM模型改進施工進度，用三維模擬視頻進行施工工藝交底，克服項目施工期間因雨季臺風天氣造成的施工難度大、工期緊張等問題，大大提高項目施工效率與質量。

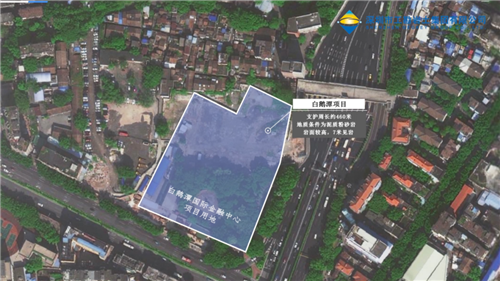

項目位置衛星圖

BIM技術應用點一：三維可視化BIM模型

通過三維可視化BIM模型分析周邊地理環境對基坑帶來的影響，采取針對性的基坑支護方案。白鵝潭國際金融中心項目位于兩條交通主干道交界處，臨近地鐵線路，周邊環境復雜。利用BIM技術可以直觀地展示項目周邊地鐵線路、管廊以及在建工作井與項目支護構建的關系，分析項目施工難點以及應對措施的可行性，從而為項目匹配最優的基坑支護方案，即地下連續墻加內支撐支護方案。

項目南側地下情況

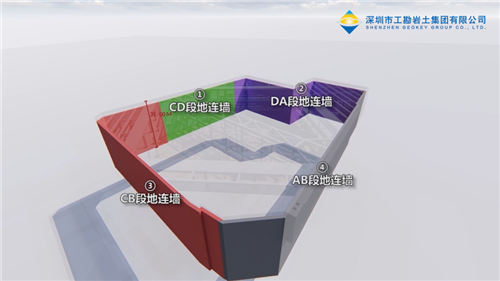

地下連續墻施工分段方案

BIM技術應用點二：項目地下信息分析

白鵝潭國際金融中心項目存在廢棄防空洞、水平巷道等難以全面觀察的地下空間，通過地下探測數據建立地下構筑物三維BIM模型，分析探測到的地下構筑物與項目地連墻的位置關系，提前做好應對措施，節約后期修改方案所產生的額外成本。

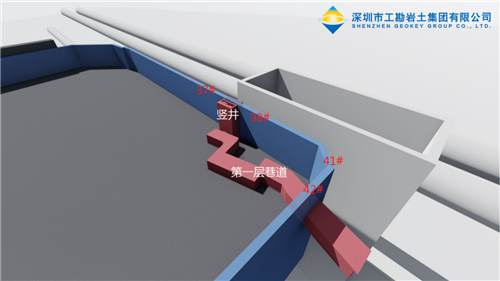

地下構筑物與項目地連墻的關系

BIM技術應用點三：施工場地布置

白鵝潭國際金融中心項目體量大、占地面積廣，利用BIM技術進行項目前期場地布置和施工路線規劃，最大限度利用場地空間，保證施工道路暢通無阻，節約工期，大大提高項目施工效率。

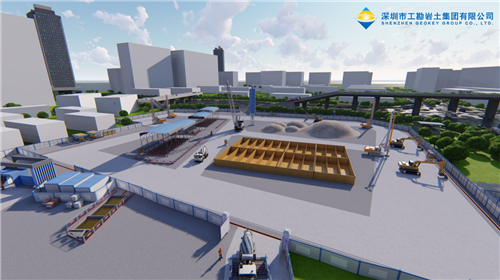

項目施工場地布置

BIM技術應用點四：施工工藝模擬

由于項目地連墻與立柱樁施工精度要求高，故以三維動畫視頻的形式模擬項目施工工藝流程，從而全面把握和展示施工工藝關鍵點，使項目施工工藝交底更加直觀、清晰。

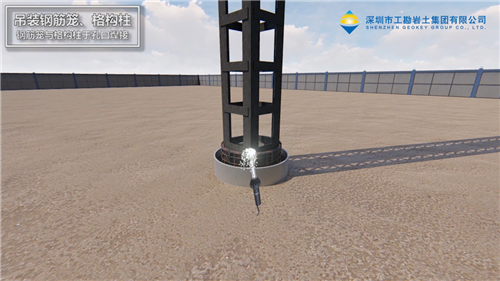

立柱樁施工工藝模擬視頻片段

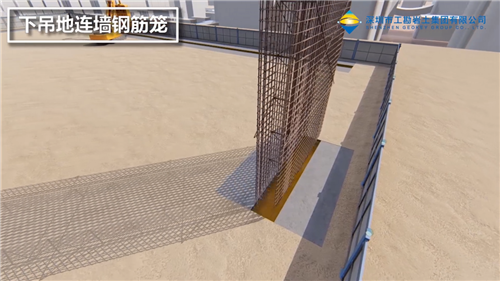

地下連續墻施工工藝模擬視頻片段

BIM技術應用點五：施工進度模擬

將項目BIM模型與設計施工進度計劃關聯，模擬項目施工進度，細化項目施工管理，合理安排施工人員、器械，不斷改進施工計劃。

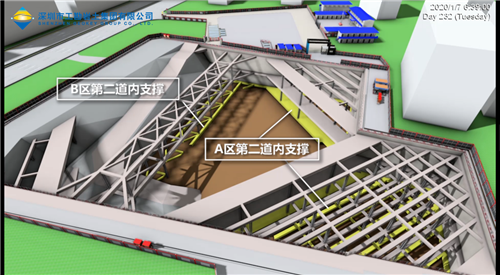

施工進度模擬

BIM技術應用點六：模擬土方開挖

運用BIM模型模擬土石方開挖，明確土方開挖順序以及開挖過程中的出土方向。白鵝潭國際金融中心項目土方豎向開挖依據支撐標高分為4個施工層段，均由基坑非支撐影響區中心在原開挖面采用后退式開挖。

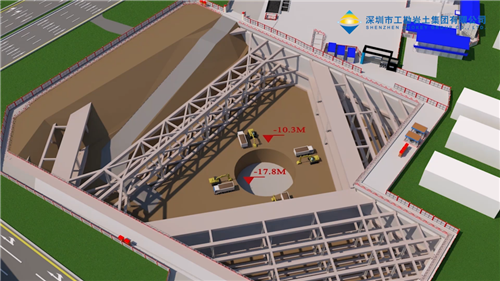

項目土方開挖模擬

工勘集團BIM技術的應用使白鵝潭國際金融中心基坑支護工程施工得以高效、安全、有序地開展，為項目打下堅實的基礎。今后，工勘集團將繼續推進BIM技術與巖土技術的深度融合，增強BIM在工程項目規劃、勘察、設計、施工、運營維護等各階段的集成應用能力，助力粵港澳大灣區和深圳打造成為信息化、智慧化、現代化、國際化的一流灣區和現代城市范例。
